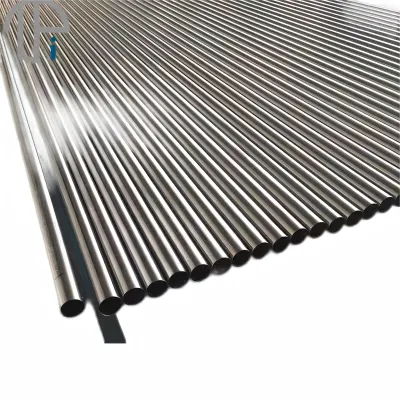

Gr5 Seamless Titanium Tube on korkean -suorituskyvyn Ti-6Al-4V seosputki, joka on suunniteltu korkeapaineisiin, syövyttäviin ja rakenteellisiin sovelluksiin kemian-, öljy- ja kaasu-, ilmailu- ja teollisuusjärjestelmissä.
Gr5 saumattoman titaaniputken mekaaniset ominaisuudet
|
Omaisuus |
Vaatimus |
|
Vetolujuus |
Suurempi tai yhtä suuri kuin 898 MPa |
|
Tuottovoima |
Suurempi tai yhtä suuri kuin 828 MPa |
|
Pidentymä |
suurempi tai yhtä suuri kuin 10 % |
|
Pinta-alan pienentäminen |
- |
Gr5 saumattoman titaaniputken kemiallinen koostumus
|
Elementti |
Sisältö (%) |
|
Ti |
Saldo |
|
Al |
5.5 – 6.75 |
|
V |
3.5 – 4.5 |
|
N |
Pienempi tai yhtä suuri kuin 0,05 |
|
C |
Pienempi tai yhtä suuri kuin 0,08 |
|
H |
Pienempi tai yhtä suuri kuin 0,015 |
|
Fe |
Pienempi tai yhtä suuri kuin 0,40 |
|
O |
Pienempi tai yhtä suuri kuin 0,20 |
|
Jäännös (jokainen) |
Pienempi tai yhtä suuri kuin 0,1 |
|
Jäännös (yhteensä) |
Pienempi tai yhtä suuri kuin 0,4 |
Gr5 saumattoman titaaniputken tekniset tiedot
Vakiokoot
| Ulkohalkaisija (OD): |
6-270 mm |
| Pituus: | 3000-15000 mm |
Gr5 saumattoman titaaniputken tekniset tiedot
Vakiokoot
Ulkohalkaisija (OD): 6 – 270 mm
Pituus: 3000 – 15000 mm
Standardit
ASTM B337 / B338
ASME SB861 / SB862
Tuotelomakkeet
Saumaton titaaniputki (päätuote)
Hitsattu titaaniputki (valinnainen toimitusvalikoima)
Mitta-alueen viite
Saumaton putki: ulkohalkaisija 3–114 mm × leveys 0,5–6 mm × jopa 18 000 mm
Hitsattu putki: ulkohalkaisija 38–762 mm × leveys 1–19 mm × jopa 12 000 mm
Raskas-seinäputki: ulkohalkaisija 40–720 mm × leveys 10–70 mm × jopa 10 000 mm
Pintakäsittely
Marinoitu pinta
Hiekkapuhalluspinta
Sovellus
Kemialliset käsittelyjärjestelmät
Öljy- ja kaasuputket
Lämmönvaihtimet
Teollisuuden painelaitteet
Valmistus ja laadunvalvonta
Jokainen Gr5 Seamless Titanium Tube -erä valmistetaan:
Tyhjiökaarisulatus (VAR) titaaniharkot
Kuumapuristus ja lävistykset
Kylmävalssaus/kylmäveto
Lämpökäsittely (hehkutus)
Tarkka viimeistely ja suoristus
Laadun testaus
100 % ultraäänitarkastus (UT)
Hydrostaattisen paineen testaus
Kemiallisen koostumuksen tarkistus (PMI)
Mekaanisten ominaisuuksien testaus ASTM-standardien mukaan
Mittatarkastus ennen lähetystä
Pakkaus ja vientitoimitus
Merikelpoinen puukotelo tai rautarunkoinen pakkaus
Anti-kosteus- ja naarmuuntumissuoja
Yksilöllinen putken suojaus pitkiä{0}}lähetyksiä varten
FOB / CIF / EXW kauppaehtoja tuetaan
Maailmanlaajuinen toimitus meritse, lentokoneella tai pikakuljetuksella
